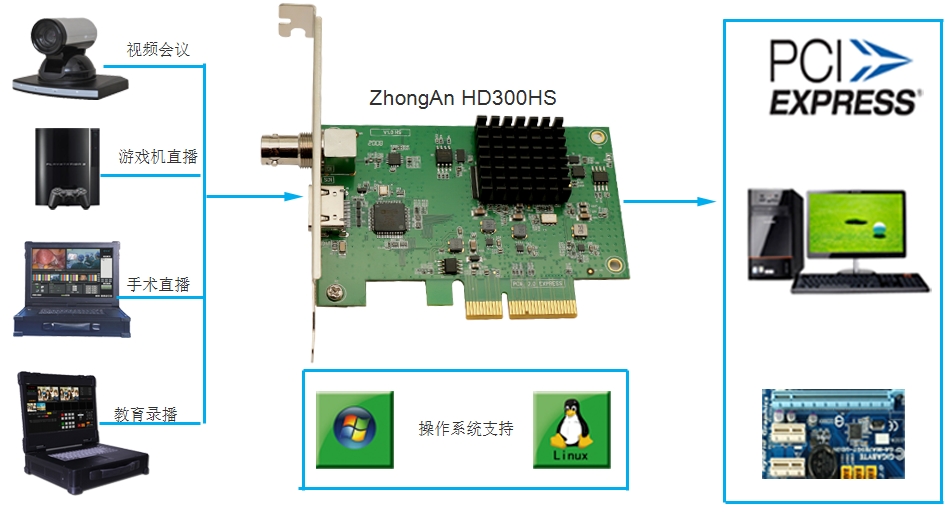

产品简介 | HD300HS一款支持全高清1080P 60H同时2路采集的高清视频采集卡，板卡采用高速的PCI-E X4 接口，可实现同时采集2路1080P全实时不丢帧60帧传输。支持HDMI、SDI输入，满足各种用户的 需求，其最高分辨率可以实现1920×1080，支持真正10Bit实时HD全分辨率高清无压缩视频 采集，实现真正广播级、 好莱坞电影级别的采集编辑，满足各种全高清摄像机实时监视采集及抓图的 需求。 我们提供完整的SDK开发包，可以选择VisualBasic、VisualC++、Delphi，C#,Python,Labview 等多种编程语言通过SDK进行开发。提供完整的Labview VI函数和测试demo程序，方便客户快速开 发相关LABVIEW程序。我们还提供调用范例程序源程序及函数详细调用说明，方客户轻松开发自己 的应用系统；同时我们提供完善的开发技术支持，并可根据客户要求量身定做SDK。 |
|---|---|
产品特性 | 采用PCIE X4接口,同时采集1路全高清HDMI信号和1路全高清SDI信号 产品采用高性能Xilinx Fpga设计开发 1个 HDMI 接口 (可转接 DVI)，一个SDI接口 高清输入支持自动输入视频格式侦测，自动视频有效区域侦测 高性能DMA传输功能，实现超低延时视频传输 FPGA集成高质量运动预估自适应去隔行算法 FPGA集成高精度色彩空间转换算法，支持RGB24和yuv422格式输出 FPGA集成高质量双线性图像缩放算法，可实现多级高质量图像缩放 FPGA集成3D视频降噪，大幅降低视频噪点提升图像清晰度 FPGA集成图像水平和垂直翻转功能 FPGA集成R、G、B三色增益色彩调节功能 FPGA集成亮度，对比度，饱和度，和清晰度增强算法，实现多级色彩调节 支持WebRtc基于网页的视频调用 微软AVStream标准驱动，支持DirectShow开发 Linux V4l2驱动，可支持标准V4L2视频应用:VLC,Mplayer等 设备固件可在线升级 |
设备连接接口 | PCI-E Gen2 X4 |
视频ADC位深 | 12BIT AD转换 |

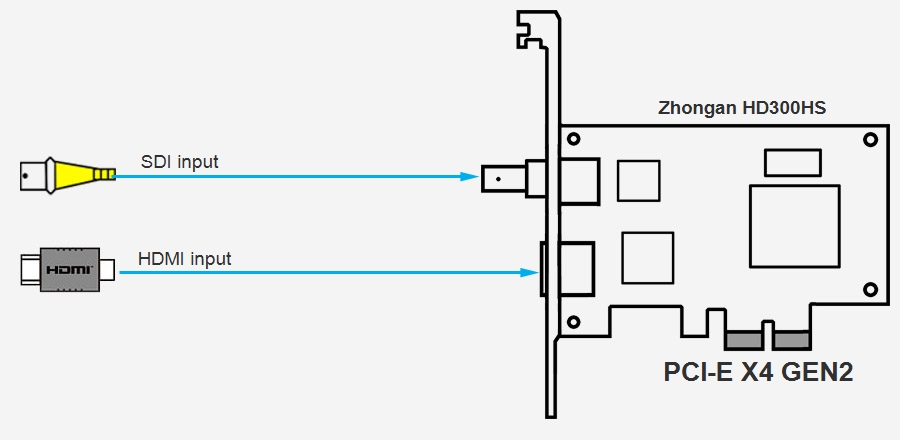

输入接口 | HDMI输入接口 BNC输入,SDI输入接口 |
DMA传输带宽 | 最高可达1GB/S 可实现2路同时1920*1080 RGB24数据稳定传输60帧 |
SDI信号特性 | 集成电缆均衡器，HD-SDI 信号传输距离最长可达 200 米 支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 标准 支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 色彩采样 支持 10/12-bit 的色彩深度 支持SDI音频采集 |
HDMI输入格式标准 | HDMI输入格式标准 640x480p(60/72/75/8HZ)/800x600p(60/72/75/85HZ) 1024x768p(70/75/85HZ)/1280x768p(60/75/85HZ) 1280x960p(60//85HZ)/1280x1024p(60/75/85HZ) 1600x1024p60/1600x1200p60/1680x1050p60/1920x1080p60 1920x1200p60/1152x870p75/1024x576p60/1280x720p60 1360x768p60/1440x788p60/1440x960p72 1440x1050p60/1152x864p75 |
输出视频流格式 | YUV 4:2:2 （YUY2）或 RGB 4:4:4 （RGB24） |
兼容软件支持 | VLC OBS xSplit VidBlaster Wirecast VirtualDub Microsoft Media Encoder Adobe Flash Media Encoder 任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件 |
开发语言支持 | VisualC++,VisualBasic,C#,Delphi,QT,Java,Python,Labview,OpenCV |
操作系统支持 | 支持以下操作系统的x86和x64版本： Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64) Linux (基于 V4L2，支持 x86，x64) 国产统信系统 国产银河麒麟系统 |
主机平台支持 | Intel X86 CPU 支持ARM(Nvidia TX2/NX平台) 国产飞腾CPU 瑞芯微 国产海光 |
产品尺寸 | 97.5mm x 63.2mm |
产品功耗 | 12V电源的最大电流:0.35 A 最大功耗：4.5W |
产品配件 | 半高PCI-E挡板 |
