MT300HS M2高清卡

MT300HS M2高清卡

二路M2接口工业级高清视频采集卡

Model:MT300HS

同时采集以下二路信号

  • 1080P HDMI+内嵌声音

  • 1080P SDI信号_内嵌音频

  • 接口

    特性

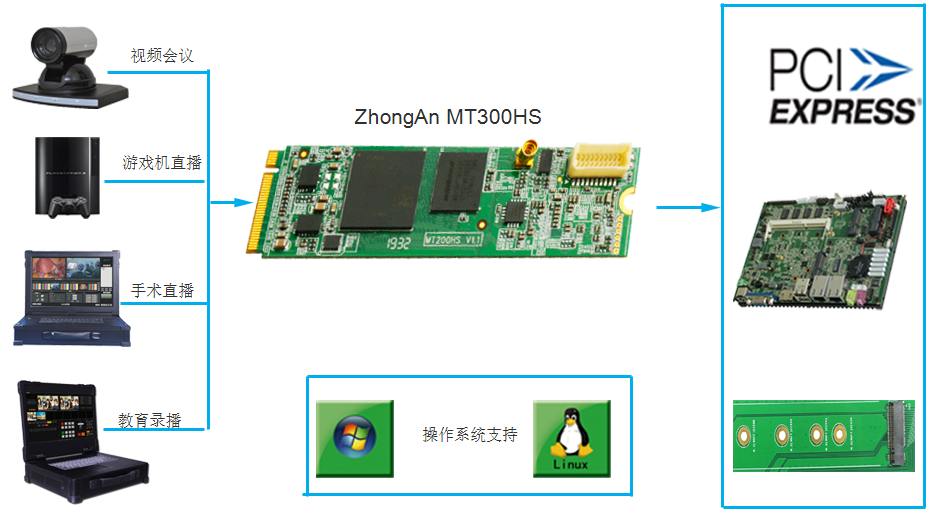

    产品示意图


  • 产品简介
    MT300HS一款支持全高清1080P 60H工业级高清视频采集卡,板卡采用高速的M2.M GEN2 X2工业

     接口,可实现同时采集2路1080P全实时不丢帧60帧传输。支持HDMI、SDI输入,满足各种用户的需


    求,其最高分辨率可以实现1920×1080,支持真正10Bit实时HD全分辨率高清无压缩视频采集,


    实现真正广播级、 好莱坞电影级别的采集编辑,满足各种全高清摄像机实时监视采集及抓图的需求。

      我们提供完整的SDK开发包,可以选择VisualBasic、VisualC++、Delphi,C#,Labview等多种编程语


    言通过SDK进行开发。提供完整的Labview VI函数和测试demo程序,方便客户快速开发相关LABVIEW


    程序。我们还提供调用范例程序源程序及函数详细调用说明,方客户轻松开发自己的应用系统;同时我


    们提供完善的开发技术支持,并可根据客户要求量身定做SDK。


    产品特性














    产品采用高性能Xilinx Fpga设计开发


    1个 HDMI 接口 (可转接 DVI),一个SDI接口。


    高性能DMA传输功能,实现超低延时视频传输


    FPGA集成高质量运动预估自适应去隔行算法


    FPGA集成高精度色彩空间转换算法,支持RGB24和yuv422格式输出


    FPGA集成高质量双线性图像缩放算法,可实现多级高质量图像缩放


    FPGA集成3D视频降噪,大幅降低视频噪点提升图像清晰度


    FPGA集成图像水平和垂直翻转功能


    FPGA集成R、G、B三色增益色彩调节功能


    FPGA集成亮度,对比度,饱和度,和清晰度增强算法,实现多级色彩调节


    微软AVStream标准驱动,支持DirectShow开发


    Linux V4l2驱动,可支持标准V4L2视频应用:VLC,Mplayer等


    设备固件可在线升级

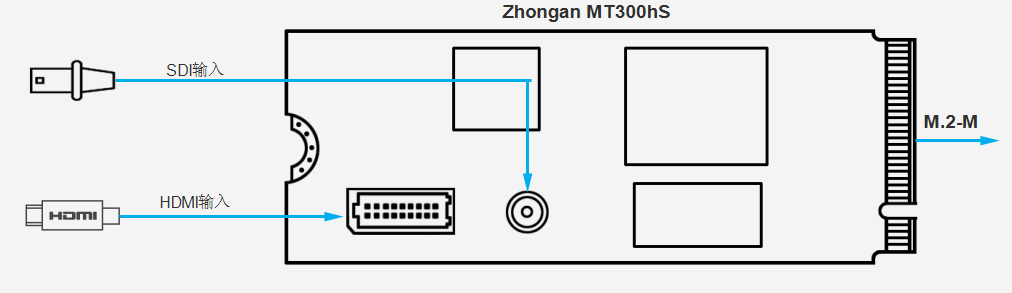

    设备连接接口
    M2-M KEY Gen2 X2
    视频ADC位深
    12BIT AD转换
    输入接口
    20PIN高速连接座转接HDMI母座,HDMI输入接口

    MCX座转接BNC,SDI输入接口
    DMA传输带宽
    最高可达1GB/S 可实现2路同时1920*1080 RGB24数据稳定传输60帧

    SDI信号特性
    集成电缆均衡器,HD-SDI 信号传输距离最长可达 200 米

    支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 标准

    支持 RGB 4:4:4,YCbCr 4:4:4,YCbCr 4:2:2 色彩采样

    支持 10/12-bit 的色彩深度 支持SDI音频采集

    HDMI输入格式标准







    HDMI输入格式标准

    640x480p(60/72/75/8HZ)/800x600p(60/72/75/85HZ)

    1024x768p(70/75/85HZ)/1280x768p(60/75/85HZ)

    1280x960p(60//85HZ)/1280x1024p(60/75/85HZ)

    1600x1024p60/1600x1200p60/1680x1050p60/1920x1080p60

    1920x1200p60/1152x870p75/1024x576p60/1280x720p60

    1360x768p60/1440x788p60/1440x960p72

    1440x1050p60/1152x864p75
    输出视频流格式
    YUV 4:2:2 (YUY2)或 RGB 4:4:4 (RGB24)

    兼容软件支持
    VLC

    OBS

    xSplit

    VidBlaster

    Wirecast

    VirtualDub

    Microsoft Media Encoder

    Adobe Flash Media Encoder

    任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件
    开发语言支持
    VisualC++,VisualBasic,C#,Delphi,QT,Java,Python,Labview,OpenCV

    操作系统支持
    支持以下操作系统的x86和x64版本:

    Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)

    Linux (基于 V4L2,支持 x86,x64)


    国产统信系统


    国产银河麒麟系统

    主机平台支持


    Intel X86 CPU

    支持ARM(Nvidia TX2/NX平台)

    国产飞腾CPU


    瑞芯微


    国产海光

    产品尺寸
    22mm x 80mm

    产品功耗

    3.3V电源的最大电流:1.8 A

    最大功耗:4.5W
    使用温度范围
    工业级温度范围:-20-85度
    产品配件



    20PIN转HDMI母座连接线

    MCX转BNC母头连接线
