SV4000ME MINIPCI-E视频采集卡

SV4000ME MINIPCI-E视频采集卡

四路标清960H MINIPCI-E视频采集卡

Model:SV4000ME

视频信号输入

  • 四路复合视频输入(2×5×2.0排线端子)

  • 可定制专属视频接口板

  • 接口

    特性

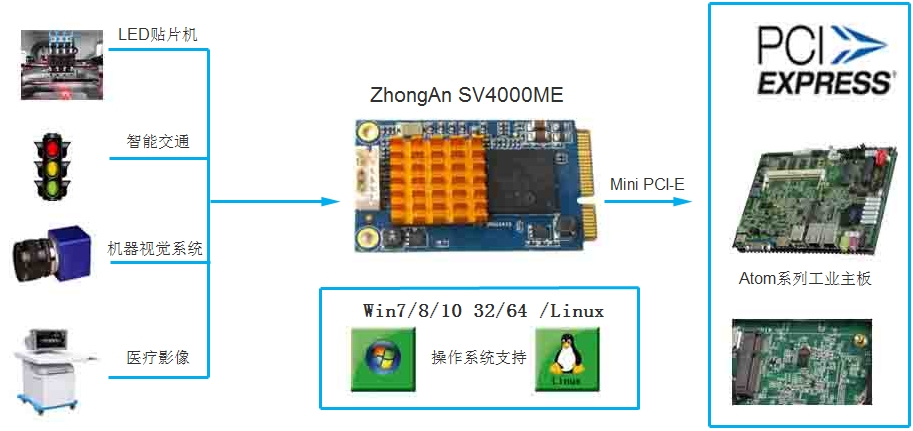

    产品示意图


  • 产品简介

    SV4000ME是一款新型的图像采集卡,它采用MiniPCI-E总线。它可以实现4路全实时960*576超清视频采集。SV4000ME正是采用 MiniPCI-E接口的一款视频采集卡,卡体积比原来MiniPCI更小,安装方便。SV4000ME是新一代标清视频采集卡,它支持960H标准,配 合SONY EFFIO方案camera图像质量比之前老一代采集卡提示35%以上。它最大分辨率可以到960*576,大于标准的D1视频尺寸;它采用10BIT视 频芯片,独具的4线3D梳状滤波器能自动消除噪点,配合自主研发的Deinterlace算法和动态滤波算法使得图像更清晰。


    产品特性






































    采用MiniPCI-E总线接口,支持一机多卡,互不影响

    标准PAL、NTSC制式彩色/黑白视频输入


    视频输入提供4路每路全实时视频输入


    每通道最大分辨率:960×576(PAL) ,960×480t(NTSC)


    视频预览映像:提供预览视频的任意缩放和全屏方式。

    允许用户设置视频输出的尺寸

    允许用户设置视频源属性:亮度、对比度、饱和度、色度。

    设置帧率大小:允许用户设置帧率大小来进行预览或捕获

    提供YUY2视频格式的抓图,图像存为JPEG格式文件或BMP格式的文件。

    为用户提供YUY2视频源回调方式

    可实现自定义区域抓拍

    可采集单场,单帧,连续帧,间隔几帧,连续相邻帧的图象,精确到帧。

    完全支持DirectX和VFW标准视频开发工具的开发

    设备连接接口


    Mini PCI-E 1.0A


    视频ADC位深


    10BIT AD转换。

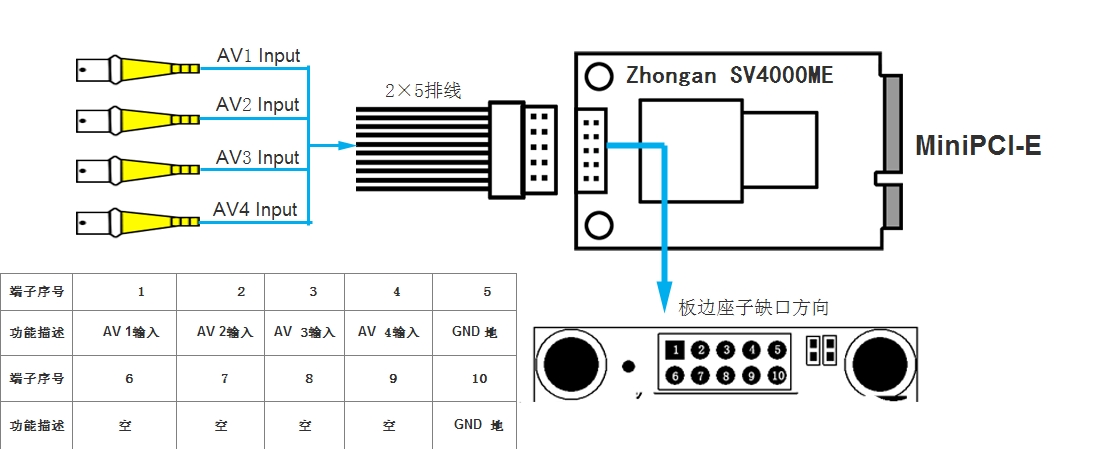

    输入接口

    2×5×2.0mm排线输入,线长30cm,另外一端用户自己焊接输入端子


    视频资源





    总资源:PAL制式: 最大960*576@100FPS


    总资源:NTSC制式最大960*480@120FPS


    开发支持


    Directshow开发支持


    OpenCV开发支持


    Labview开发支持


    QT开发支持


    Linux V4L2开发支持


    中安视讯SDK开发支持(提供完整VC/VB/Delphi/C#开发范例Source和开发手册


    操作系统支持





    WINXP/Windows /7/8/10/2008/2008 R2(支持32和64位系统)。

    Linux(基于V4L2 Ubuntu 1204以上)

    产品尺寸

    30×50mm
