HD200D高清采集卡

HD200D高清采集卡

一路全高清视频采集卡

Model:HD200D

采集以下一路信号

  • 1080P HDMI+内嵌声音

  • 1080P DVI信号

  • 1080P VGA信号

  • YPBPR色差+立体声音频

  • 接口

    特性

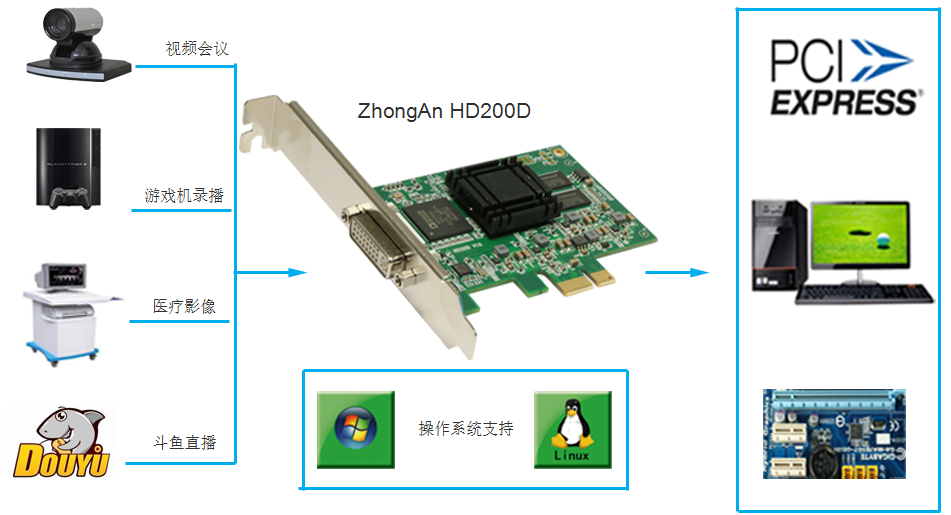

    产品示意图


  •


    产品简介

    HD200D一款支持全高清1080P 60HZ高清视频采集卡,板卡采用了高速的PCI-E 2.0 X1接口,


    可实现1080P全实时不丢帧60帧传输。支持 HDMI、DVI、VGA、色差和音频输入,满足各


    种用户的需求,其最高分辨率可以实现1920×1080,支持真正10Bit实时HD全分辨率高清无


    压缩视频采集,实现真正广播级、 好莱坞电影级别的采集编辑,满足各种全高清摄像机实


    时监视采集及抓图的需求。


     我们提供完整的SDK开发包,可以选择VisualBasic、VisualC++、Delphi,C#,Labview等多


    种编程语言通过SDK进行开发。提供完整的labview vi函数和测试demo程序,方便客户快速


    开发相关LABVIEW程序。我们还提供调用范例程序源程序及函数详细调用说明,方客户轻松


    开发自己的应用系统;同时我们提供完善的开发技术支持,并可根据客户要求量身定做SDK。



    产品特性




    可采集1路全高清1080p/60 Hz


    产品采用高性能Xilinx Fpga设计开发


    高清输入可动态切换信号源类型:HDMI/DVI//VGA/YPBPR


    高性能DMA传输功能,实现超低延时视频传输


    高清输入支持自动输入视频格式侦测,自动视频有效区域侦测。


    FPGA集成高质量运动预估自适应去隔行算法


    FPGA集成高质量双线性图像缩放算法,可实现多级高质量图像缩放


    FPGA集成高精度色彩空间转换算法,支持RGB24和yuv422格式输出


    FPGA集成图像水平和垂直翻转功能。


    FPGA集成R、G、B三色增益色彩调节功能


    FPGA集成亮度,对比度,饱和度,和清晰度增强算法,实现多级色彩调节。


    支持WebRtc基于网页的视频调用


    支持多个独立应用程序同时调用视频采集卡


    微软AVStream标准驱动,支持DirectShow开发


    Linux V4l2驱动,可支持标准V4L2视频应用:VLC,Mplayer等


    支持Intel和Nvidia GPU 硬件编码不占cpu资源,可以实现i3 7代cpu编码1080p H264和H265 60帧编码


    设备固件可在线升级

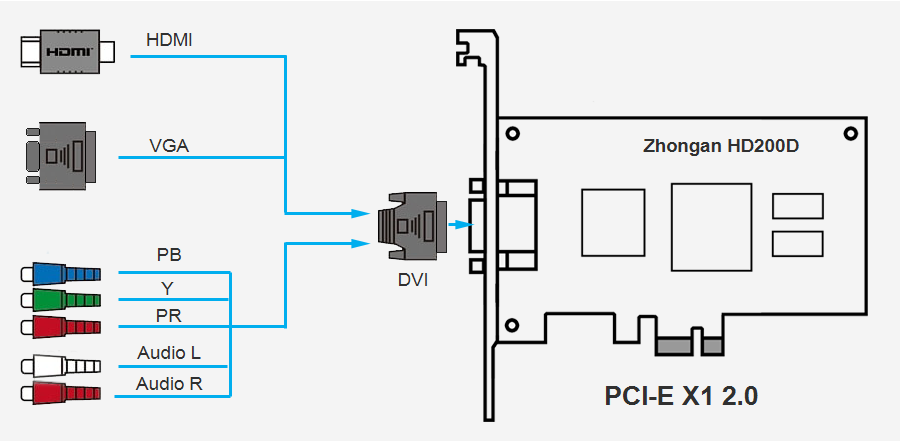

    设备连接接口
    PCI-Express Gen2 X1

    视频ADC位深

    12BIT AD转换
    输入接口

    1个DVI 接口 (可转接VGA、HDMI、分量,模拟音频立体声输入)


    DVI-I 1.0/ HDMI 1.4A

    DMA传输带宽

    最高可达500MB/S 可实现1920*1080 RGB24数据稳定传输60帧

    HDMI和DVI输入格式标准

    HDMI和DVI输入格式标准

    480i、576i、480p,576p,720p,1080i,1080p和常见显示分辨率

    VGA输入格式标准

    12bit ADC


    支持 RGB 和 YCbCr (YUV) 的色彩空间


    支持分离同步、复合同步、绿嵌入同步 (SOG)、亮度嵌入同步 (SOY)

    输出视频流格式

    支持视频流格式:YUY2, RGB24


    兼容软件支持
    VLC

    OBS

    xSplit

    VidBlaster

    Wirecast

    VirtualDub

    Microsoft Media Encoder

    Adobe Flash Media Encoder

    任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件

    开发语言支持

    VisualC++,VisualBasic,C#,Delphi,QT,Java,Python,Labview


    操作系统支持




    支持以下操作系统的x86和x64版本:

    Windows 7/8/8.1/10/11/2008/2008 R2/2012 (x86 & x64)

    Linux (基于 V4L2,支持 x86,x64)


    国产统信系统


    国产银河麒麟系统


    主机平台支持




    Intel X86 CPU

    支持ARM(Nvidia TX2/NX平台)

    国产飞腾CPU


    瑞芯微


    国产海光

    产品尺寸
    92.7mm x 63.4mm

    产品功耗




    12V电源的最大电流:0.4 A

    最大功耗:5W
    产品配件

    半高PCI-E挡板


    DVI转接VGA转接头


    DVI转HDMI转接头


    DVI转色差和左右声道输入辫子线
