HD200HS高清采集卡

HD200HS高清采集卡

一路高清视频采集卡

Model:HD200HS

采集以下一路信号

  • 1080P HDMI+内嵌声音

  • 1080P SDI信号_内嵌音频

  • 立体声音频

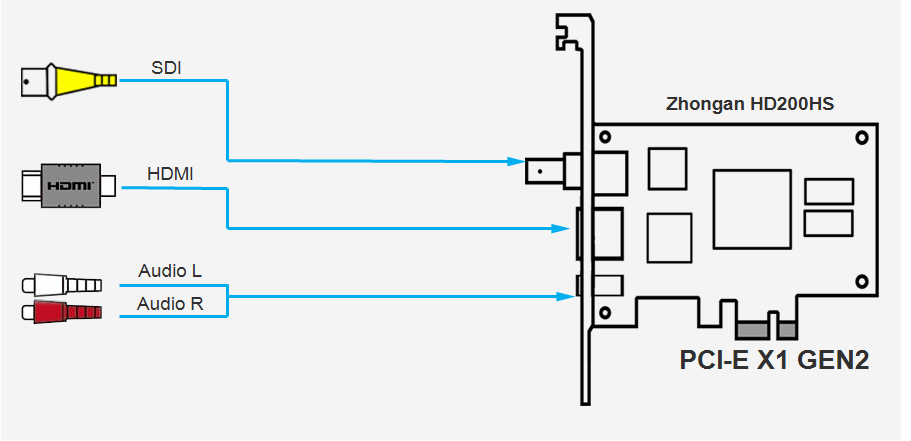

  • 接口

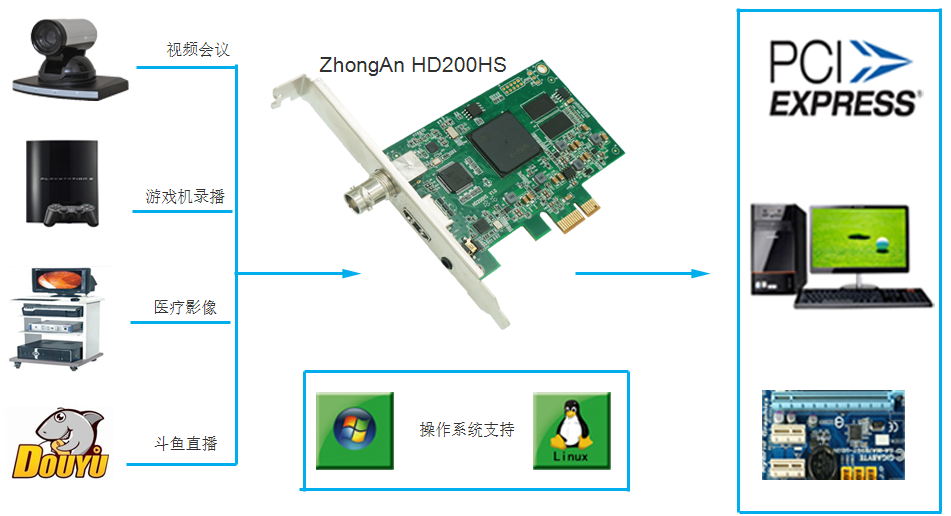

    产品示意图


  • 产品简介
    HD200HS一款支持全高清1080P 60HZ高清视频采集卡,板卡采用了高速的PCI-E GEN2X1

    接口,可实现1080P全实时不丢帧60帧传输。支持HDMI、SDI和音频输入,满足各种用户的

     需求,其最高分辨率可以实现1920×1080,支持真正10Bit实时HD全分辨率高清无压


    缩视频采集,实现真正广播级、 好莱坞电影级别的采集编辑,满足各种全高清摄像机实时监


    视采集及抓图的需求。


    我们提供完整的SDK开发包,可以选择VisualBasic、VisualC++、Delphi,C#,Labview等多

    种编程语言通过SDK进行开发。提供完整的Labview VI函数和测试demo程序,方便客户快速

    开发相关LABVIEW程序。我们还提供调用范例程序源程序及函数详细调用说明,方客户轻松

    开发自己的应用系统;同时我们提供完善的开发技术支持,并可根据客户要求量身定做SDK。

    产品特性










    可采集1路全高清1080p/60 Hz


    产品采用高性能Xilinx Fpga设计开发


    高清输入可动态切换信号源类型:HDMI/SDI


    高性能DMA传输功能,实现超低延时视频传输


    高清输入支持自动输入视频格式侦测,自动视频有效区域侦测。


    FPGA集成高质量运动预估自适应去隔行算法


    FPGA集成高质量双线性图像缩放算法,可实现多级高质量图像缩放


    FPGA集成高精度色彩空间转换算法,支持RGB24和yuv422格式输出


    FPGA集成3D视频降噪,大幅降低视频噪点提升图像清晰度


    FPGA集成边缘增强算法(血管增强),提升图像质量


    FPGA集成美颜算法,适合视频会议和带货直播


    FPGA集成图像水平和垂直翻转功能。


    FPGA集成R、G、B三色增益色彩调节功能


    FPGA集成亮度,对比度,饱和度,和清晰度增强算法,实现多级色彩调节。


    支持WebRtc基于网页的视频调用


    支持多个独立应用程序同时调用视频采集卡


    微软AVStream标准驱动,支持DirectShow开发


    Linux V4l2驱动,可支持标准V4L2视频应用:VLC,Mplayer等


    支持Intel和Nvidia GPU 硬件编码不占cpu资源,可以实现i3 7代cpu编码1080p H264和H265 60帧编码


    设备固件可在线升级

    设备连接接口
    PCI-Express Gen2 X1
    视频ADC位深
    12BIT AD转换
    输入接口
    1个HDMI接口

    1个SDI输入接口

    模拟音频立体声输入接口
    DMA传输带宽
    最高可达500MB/S 可实现1920*1080 RGB24数据稳定传输60帧
    SDI信号特性
    集成电缆均衡器,HD-SDI 信号传输距离最长可达 200 米

    支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 标准

    支持 RGB 4:4:4,YCbCr 4:4:4,YCbCr 4:2:2 色彩采样

    支持 10/12-bit 的色彩深度 支持SDI音频采集
    HDMI输入格式标准







    HDMI输入格式标准

    640x480p(60/72/75/8HZ)/800x600p(60/72/75/85HZ)

    1024x768p(70/75/85HZ)/1280x768p(60/75/85HZ)

    1280x960p(60//85HZ)/1280x1024p(60/75/85HZ)

    1600x1024p60/1600x1200p60/1680x1050p60/1920x1080p60

    1920x1200p60/1152x870p75/1024x576p60/1280x720p60

    1360x768p60/1440x788p60/1440x960p72

    1440x1050p60/1152x864p75
    模拟音频输入特性
       音频采样频率44.1khz,双声道立体声
    输出视频流格式
    YUV 4:2:2 (YUY2)或 RGB 4:4:4 (RGB24)
    兼容软件支持
    VLC

    OBS

    xSplit

    VidBlaster

    Wirecast

    VirtualDub

    Microsoft Media Encoder

    Adobe Flash Media Encoder

    任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件
    开发语言支持

    VisualC++,VisualBasic,C#,Delphi,QT,Java,Python,Labview,OpenCV

    操作系统支持



    支持以下操作系统的x86和x64版本:

    Windows 7/8/8.1/10/11/2008/2008 R2/2012 (x86 & x64)

    Linux (基于 V4L2,支持 x86,x64)


    国产统信系统


    国产银河麒麟系统

    主机平台支持



    Intel X86 CPU

    支持ARM(Nvidia TX2/NX平台)

    国产飞腾CPU


    瑞芯微


    国产海光CPU

    产品尺寸
    92.7mm x 63.4mm

    产品功耗

    12V电源的最大电流:0.4 A

    最大功耗:5.5W
    产品配件
    半高PCI-E挡板
