HD300S 2路SDI高清卡

HD300S 2路SDI高清卡

二路高清视频采集卡

Model:HD300S

同时采集以下2路信号

  • 1080P SDI信号_内嵌音频

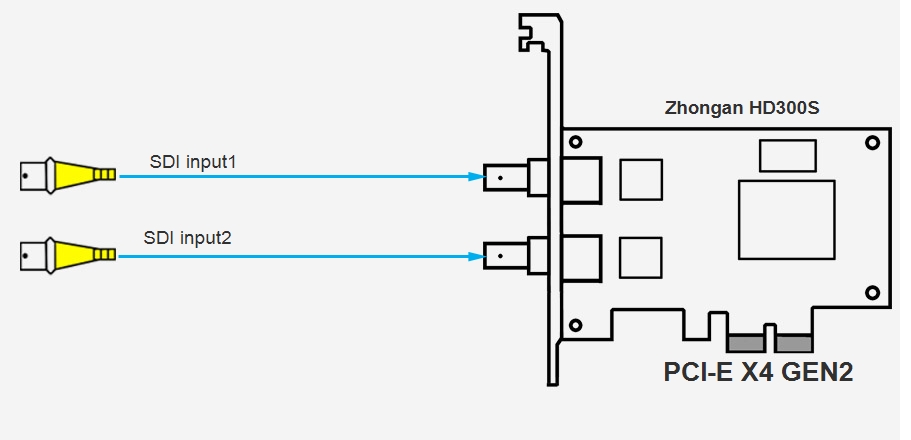

  • 接口

    特性

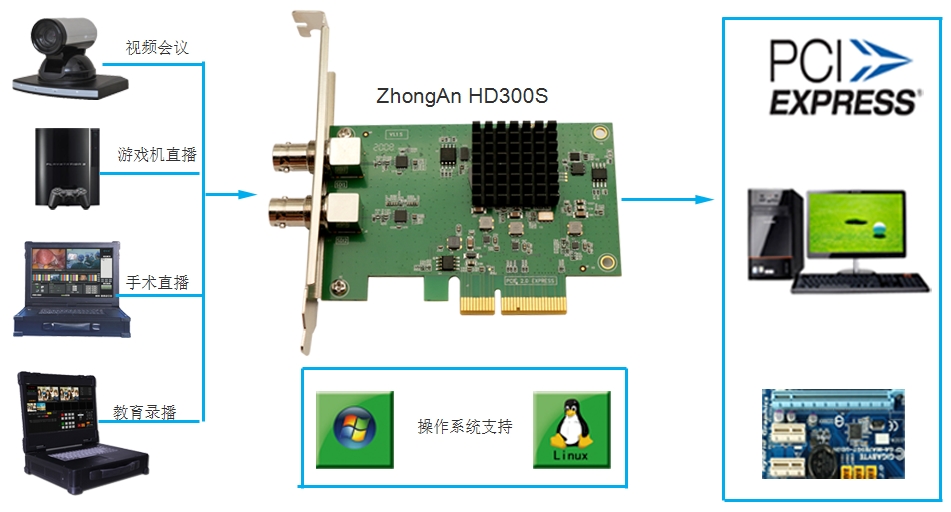

    产品示意图


  • 产品简介

     HD300S一款支持全高清1080P 60H同时2路采集的高清视频采集卡,板卡采用高速的PCI-E X4


    接口,可实现同时采集2路1080P全实时不丢帧60帧传输。支持同时2路SDI输入,满足各种用户的


    需求,其最高分辨率可以实现1920×1080,支持真正10Bit实时HD全分辨率高清无压缩视


    频采集,实现真正广播级、 好莱坞电影级别的采集编辑,满足各种全高清摄像机实时监视采集及


    抓图的需求。


     我们提供完整的SDK开发包,可以选择VisualBasic、VisualC++、Delphi,C#,Python,Labview


    等多种编程语言通过SDK进行开发。提供完整的Labview VI函数和测试demo程序,方便客户快速开


    发相关LABVIEW程序。我们还提供调用范例程序源程序及函数详细调用说明,方客户轻松开发自己


    的应用系统;同时我们提供完善的开发技术支持,并可根据客户要求量身定做SDK。



    产品特性



















    采用PCIE X4接口,同时采集2路全高清1080P 60 SDI信号


    产品采用高性能Xilinx Fpga设计开发


    1个 HDMI 接口 ,一个SDI接口


    高清输入支持自动输入视频格式侦测,自动视频有效区域侦测


    高性能DMA传输功能,实现超低延时视频传输


    FPGA集成高质量运动预估自适应去隔行算法


    FPGA集成高精度色彩空间转换算法,支持RGB24和yuv422格式输出


    FPGA集成高质量双线性图像缩放算法,可实现多级高质量图像缩放


    FPGA集成3D视频降噪,大幅降低视频噪点提升图像清晰度


    FPGA集成图像水平和垂直翻转功能


    FPGA集成R、G、B三色增益色彩调节功能


    FPGA集成亮度,对比度,饱和度,和清晰度增强算法,实现多级色彩调节


    支持WebRtc基于网页的视频调用


    微软AVStream标准驱动,支持DirectShow开发


    Linux V4l2驱动,可支持标准V4L2视频应用:VLC,Mplayer等


    设备固件可在线升级

    设备连接接口
    PCI-E Gen2 X4

    板载DDR

    LPDDR 1GB 位宽32BIT
    输入接口

    2个BNC,SDI输入接口

    DMA传输带宽

    最高可达1GB/S 可实现2路同时1920*1080 RGB24数据稳定传输60帧

    SDI信号特性

    集成电缆均衡器,HD-SDI 信号传输距离最长可达 200 米


    支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 标准


    支持 RGB 4:4:4,YCbCr 4:4:4,YCbCr 4:2:2 色彩采样


    支持 10/12-bit 的色彩深度 支持SDI音频采集

    输出视频流格式

    YUV 4:2:2 (YUY2)或 RGB 4:4:4 (RGB24)


    兼容软件支持
    VLC

    OBS

    xSplit

    VidBlaster

    Wirecast

    VirtualDub

    Microsoft Media Encoder

    Adobe Flash Media Encoder

    任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件
    开发语言支持
    VisualC++,VisualBasic,C#,Delphi,QT,Java,Python,Labview,OpenCV

    操作系统支持
    支持以下操作系统的x86和x64版本:

    Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)

    Linux (基于 V4L2,支持 x86,x64)


    国产统信系统


    国产银河麒麟系统


    主机平台支持




    Intel X86 CPU

    支持ARM(Nvidia TX2/NX平台)

    国产飞腾CPU


    瑞芯微


    国产海光

    产品尺寸
    97.5mm x 63.2mm

    产品功耗




    12V电源的最大电流:0.35 A

    最大功耗:4.5W
    产品配件
    半高PCI-E挡板
