USB3.0 无驱高清采集卡

USB3.0 无驱高清采集卡

USB3.0 UVC高清视频采集卡

Model:UD200

高清视频信号输入

  • HDMI 1080P 60FPS全高清输入(自动识别信号切换输入)

  • SDI 1080P 60FPS高清输入(自动识别信号切换输入)

音频输入

  • HDMI 或SDI数字音频输入

  • Line In模拟音频输入

  • 混音输入(Line in音频混合到HDMI或SDI数字音频)

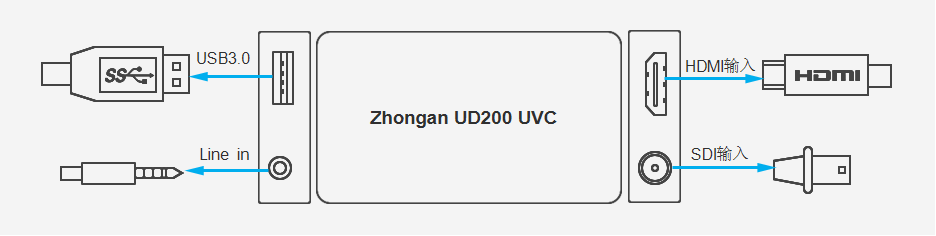

  • 接口

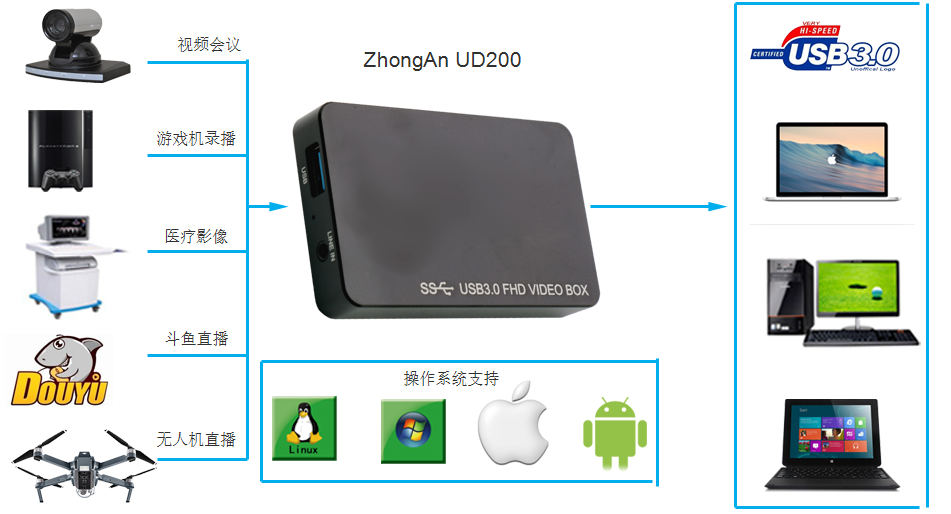

    产品示意图


  • 产品简介

    UD200一款支持HDMI 和SDI 1080P 60HZ高清视频采集盒,它采用了高速的USB3.0接口,同时

    采用UVC无驱设计,用户可以做到即插即用无需安装驱动可实现1080P全实时不丢帧60帧传输。

    支持HDMI、SDI和音频输入,满足各种用户的需求,其最高分辨率可以实现1920×1080,


    支持真正10Bit实时HD全分辨率高清无压缩视频采集,实现真正广播级、 好莱坞电影级别的采集编


    辑,满足各种全高清摄像机实时监视采集及抓图的需求。

    我们提供完整的SDK开发包,可以选择VisualBasic、VisualC++、Delphi,C#,Labview等多

    种编程语言通过SDK进行开发。提供完整的Labview VI函数和测试demo程序,方便客户快速

    开发相关LABVIEW程序。我们还提供调用范例程序源程序及函数详细调用说明,方客户轻松

    开发自己的应用系统;同时我们提供完善的开发技术支持,并可根据客户要求量身定做SDK。


    产品特性




    采用Lattice Fpga完全自主设计开发


    采用USB3.O接口,采用UVC设计不需安装驱动即插即用


    支持高达1080P 60fps的高清视频采集


    采用超低功耗设计,设备运行完全不发热保证7×24小时稳定运行。


    全输入接口支持:HDMI/SDI切换输入


    FPGA集成高质量运动预估自适应去隔行算法


    FPGA集成高质量双线性图像缩放算法,可实现多级高质量图像缩放


    FPGA集成高精度色彩空间转换算法,支持RGB24和yuv422格式输出


    FPGA集成3D视频降噪,大幅降低视频噪点提升图像清晰度


    FPGA集成亮度,对比度,饱和度,和清晰度增强算法,实现多级色彩调节。


    FPGA集成音频重采样和音频混用算法


    支持标准Windows DirectShow和linux V4L2架构及支持流媒体采集

    设备连接接口
    USB3.0
    视频ADC位深
    12BIT AD转换
    输入接口
    1个HDMI接口

    1个SDI输入接口

    模拟音频立体声输入接口
    DMA传输带宽
    最高可达500MB/S 可实现1920*1080 RGB24数据稳定传输60帧

    SDI信号特性
    集成电缆均衡器,HD-SDI 信号传输距离最长可达 200 米

    支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 标准

    支持 RGB 4:4:4,YCbCr 4:4:4,YCbCr 4:2:2 色彩采样

    支持 10/12-bit 的色彩深度 支持SDI音频采集

    HDMI输入格式标准







    HDMI输入格式标准

    640x480p(60/72/75/8HZ)/800x600p(60/72/75/85HZ)

    1024x768p(70/75/85HZ)/1280x768p(60/75/85HZ)

    1280x960p(60//85HZ)/1280x1024p(60/75/85HZ)

    1600x1024p60/1600x1200p60/1680x1050p60/1920x1080p60

    1920x1200p60/1152x870p75/1024x576p60/1280x720p60

    1360x768p60/1440x788p60/1440x960p72

    1440x1050p60/1152x864p75
    UVC免驱支持
    符合UVC (USB video class), UAC(USB audio class)规范
    音频支持
    支持UAC(USB audio class),音频重采样固定到48k输出
    USB2.0支持
    支持USB2.0
    支持视频流格式
    支持视频流格式:YUY2, RGB24

    兼容软件支持

    腾讯会议 Rooms


    钉钉会议 Rooms


    Zoom Rooms


    Microsoft Teams


    飞书会议室


    好视通


    VLC


    OBS Studio


    任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件

    开发语言支持

    VisualC++,VisualBasic,C#,Delphi,QT,Java,Python,Labview

    操作系统支持



    支持以下操作系统的x86和x64版本:

    Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)

    Linux (基于 V4L2,支持 x86,x64)

    Mac OS X 10.9/macOS 10.12 及以上


    主机平台支持


    Intel X86 CPU

    支持ARM(Nvidia TX2/NX平台)
    产品尺寸
    89*55*13.5mm(长*宽*高)
    外壳
    铝合金型材CNC成型
