HD200MS迷你高清采集卡

HD200MS迷你高清采集卡

一路高清SDI迷你视频采集卡

Model:HD200MS

采集以下一路信号

  • 1080P SDI+内嵌声音

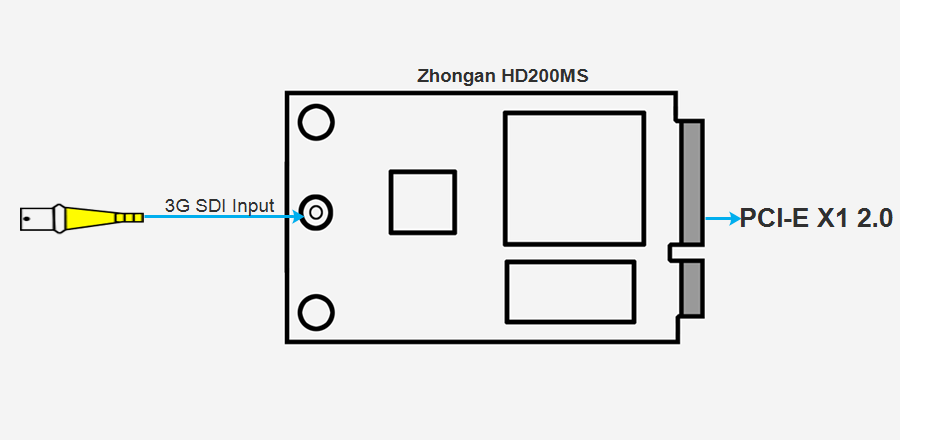

  • 接口

    特性

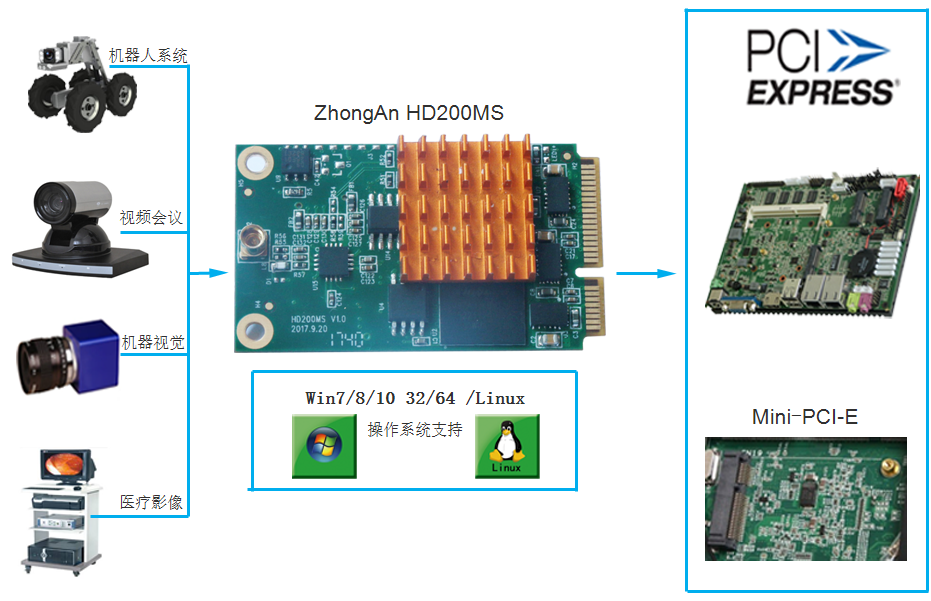

    产品示意图


  • 产品简介

    HD200MS一款支持全高清1080P 60HZ高清MINI型SDI采集卡,板卡采用了高速的MINIPCI-E接


    口,可实现1080P全实时不丢帧60帧传输。支持高清SDI输入,满足各种用户的需求,其最高


    分辨率可以实现1920*1080,支持真正10Bit实时HD全分辨率高清无压缩视频采集,实现真正


    广播级、 好莱坞电影级别的采集编辑,满足各种全高清摄像机实时监视采集及抓图的需求。


      我们提供完整的SDK开发包,可以选择VisualBasic、VisualC++、Delphi,C#,Labview等多


    种编程语言通过SDK进行开发。提供完整的Labview vi函数和测试demo程序,方便客户快速


    开发相关LABVIEW程序。我们还提供调用范例程序源程序及函数详细调用说明,方客户轻松


    开发自己的应用系统;同时我们提供完善的开发技术支持,并可根据客户要求量身定做SDK。



    产品特性

























    可采集1路全高清SDI 1080p/60 Hz 信号


    产品采用高性能Xilinx Fpga设计开发


    高性能DMA传输功能,实现超低延时视频传输


    高清输入支持自动输入视频格式侦测,自动视频有效区域侦测。


    FPGA集成高质量运动预估自适应去隔行算法


    FPGA集成高质量双线性图像缩放算法,可实现多级高质量图像缩放


    FPGA集成高精度色彩空间转换算法,支持RGB24和yuv422格式输出


    FPGA集成3D视频降噪,大幅降低视频噪点提升图像清晰度


    FPGA集成边缘增强算法(血管增强),提升图像质量


    FPGA集成美颜算法,适合视频会议和带货直播


    FPGA集成图像水平和垂直翻转功能。


    FPGA集成R、G、B三色增益色彩调节功能


    FPGA集成亮度,对比度,饱和度,和清晰度增强算法,实现多级色彩调节。


    支持WebRtc基于网页的视频调用


    支持多个独立应用程序同时调用视频采集卡


    微软AVStream标准驱动,支持DirectShow开发


    Linux V4l2驱动,可支持标准V4L2视频应用:VLC,Mplayer等


    设备固件可在线升级

    设备连接接口
    MiniPCI-Express Gen2

    视频ADC位深

    12BIT AD转换
    输入接口

    SMA座转BNC输入(SD/HD/3G SDI)

    DMA传输带宽

    最高可达500MB/S 可实现1920*1080 RGB24数据稳定传输60帧

    SDI信号特性

    集成电缆均衡器,HD-SDI 信号传输距离最长可达 200 米


    支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 标准


    支持 RGB 4:4:4,YCbCr 4:4:4,YCbCr 4:2:2 色彩采样


    支持 10/12-bit 的色彩深度 支持SDI音频采集

    输出视频流格式

    YUV 4:2:2 (YUY2)或 RGB 4:4:4 (RGB24)


    兼容软件支持
    VLC

    OBS

    xSplit

    VidBlaster

    Wirecast

    VirtualDub

    Microsoft Media Encoder

    Adobe Flash Media Encoder

    任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件
    开发语言支持
    VisualC++,VisualBasic,C#,Delphi,QT,Java,Python,Labview,OpenCV

    操作系统支持
    支持以下操作系统的x86和x64版本:

    Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)

    Linux (基于 V4L2,支持 x86,x64)


    国产统信系统


    国产银河麒麟系统


    主机平台支持




    Intel X86 CPU

    支持ARM(Nvidia TX2/NX平台)

    国产飞腾CPU


    瑞芯微


    国产海光CPU

    产品尺寸
    30mm x 50mm

    产品功耗

    3.3V电源的最大电流:1.6 A


    最大功耗:4.5W
    产品配件
    SMA转BNC转接线
