SV4000E PCI-E视频采集卡

SV4000E PCI-E视频采集卡

四路标清960H PCI-E视频采集卡

Model:SV4000E

视频信号输入

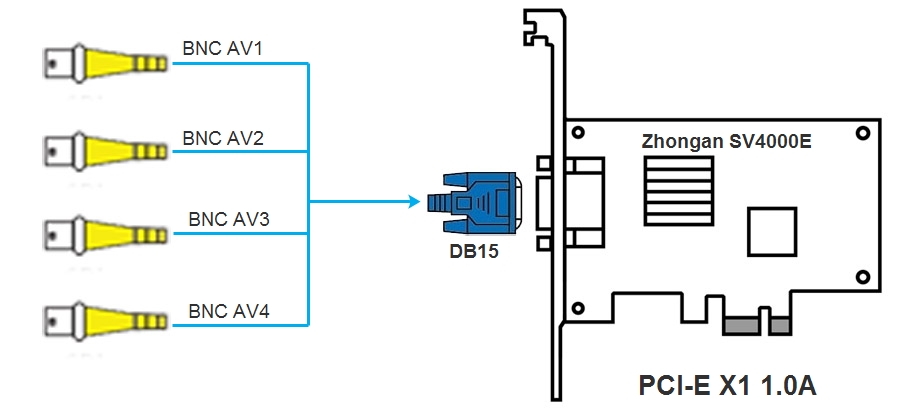

  • 四路复合视频输入(DB15转4 BNC输入)

  • 接口

    特性

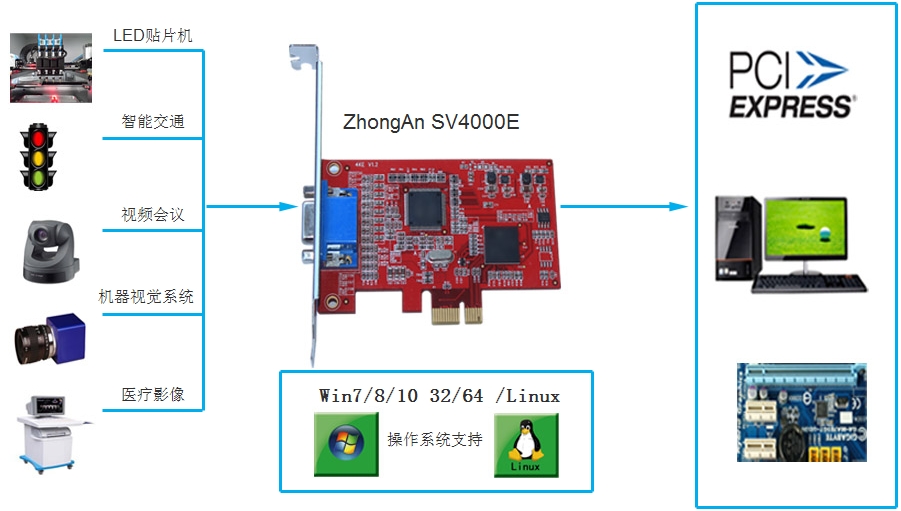

    产品示意图


  • 产品简介

    SV4000E是一款新型的图像采集卡,它采用PCI-E总线。SV4000E是新一代标清视频采集卡,它支持960H标准,配合SONY EFFIO方案camera图像质量比之前老一代采集卡提示35%以上。它最大分辨率可以到960*576,大于标准的D1视频尺寸;它采用10BIT视频芯片,独具的4线3D梳状滤波器能自动消除噪点,配合自主研发的Deinterlace算法和动态滤波算法使得图像更清晰。产品支持标准Directshow开发.


    产品特性






































    采用PCI-E总线接口,支持一机多卡,互不影响

    标准PAL、NTSC制式彩色/黑白视频输入


    视频输入提供4路每路全实时视频输入


    每通道最大分辨率:960×576(PAL) ,960×480t(NTSC)


    视频预览映像:提供预览视频的任意缩放和全屏方式。

    允许用户设置视频输出的尺寸

    允许用户设置视频源属性:亮度、对比度、饱和度、色度。

    设置帧率大小:允许用户设置帧率大小来进行预览或捕获

    提供YUY2视频格式的抓图,图像存为JPEG格式文件或BMP格式的文件。

    为用户提供YUY2视频源回调方式

    可实现自定义区域抓拍

    可采集单场,单帧,连续帧,间隔几帧,连续相邻帧的图象,精确到帧。

    完全支持DirectX和VFW标准视频开发工具的开发

    设备连接接口

    PCI-E 1.0A


    视频ADC位深


    10BIT AD转换。

    输入接口


    DB15转4BNC辫子连接线


    AV1输入-AV4输入(BNC接口,阻抗75Ώ)








    视频资源





    总资源:PAL制式: 最大960*576@100FPS


    总资源:NTSC制式最大960*480@120FPS


    开发支持


    Directshow开发支持


    OpenCV开发支持


    Labview开发支持


    QT开发支持


    Linux V4L2开发支持


    中安视讯SDK开发支持(提供完整VC/VB/Delphi/C#开发范例Source和开发手册)


    操作系统支持





    WINXP/Windows /7/8/10/2008/2008 R2(支持32和64位系统)。

    Linux(基于V4L2 Ubuntu 1204以上)

    产品尺寸

    96.5×60MM
